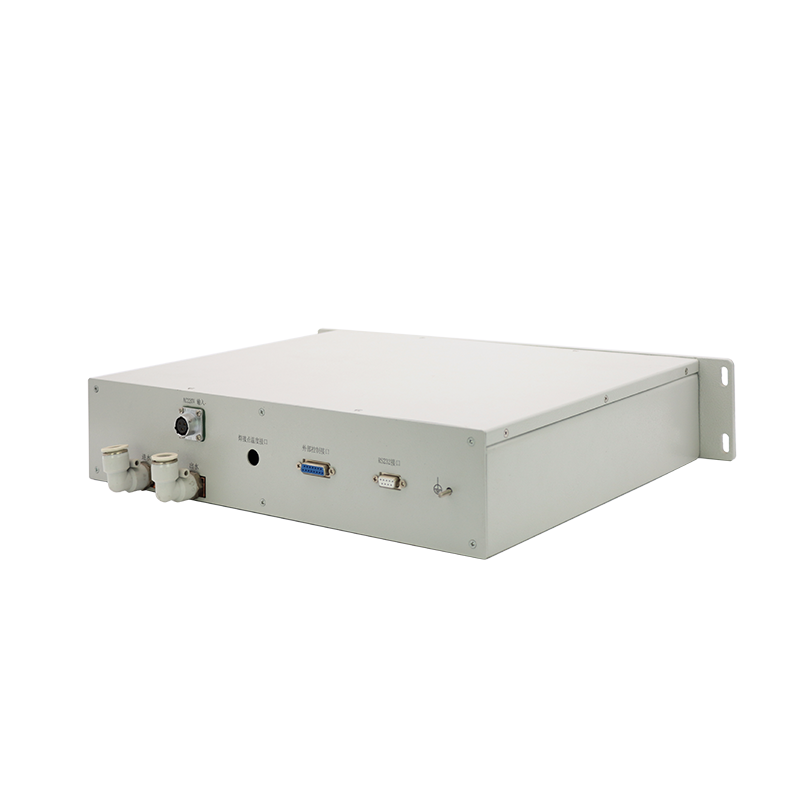

Sistema láser semiconductor

  • Potencia óptica de salida de semiconductores de hasta 200W, salida directa de fibra.


  • Hay tres modos de control de salida disponibles: control de bucle abierto de potencia, control de bucle cerrado de potencia y control de bucle cerrado de temperatura de punto de soldadura.


  • Control interno / control externo / control superior de la computadora tres medios de control diferentes.


  • Curva de potencia, curva de temperatura edición de la salida de llamada de almacenamiento, el número de almacenamiento hasta 100.


  • Respuesta rápida, frecuencia de modulación de hasta 20KHz.


  • Indicador de luz roja incorporado, posicionamiento preciso.


  • La interfaz de salida de fibra óptica está diseñada para evitar la flexión. La salida de fibra óptica está equipada con armadura para proteger completamente la fibra óptica de daños.


  • Diseño de chasis 2U estándar, gran versatilidad.


  • El diseño de enfriamiento por agua garantiza una salida láser estable.


  Contacta ahora
Detalles de producto

Características del producto:


Energía óptica de salida de semiconductores de hasta 200 W, salida directa de fibra.

Control de lazo abierto de fuerza, control de lazo cerrado de potencia,

y manipulación de circuito cerrado de temperatura del factor de soldadura.

Control interno/control externo/control superior de la computadora tres medios de control diferentes.

Curva de potencia, salida de llamada de almacenamiento de edición de curva de temperatura, el número de almacenamiento hasta 100.

Respuesta rápida, frecuencia de modulación de hasta 20 KHz.

Indicador de luz roja incorporado, posicionamiento preciso.

La interfaz de salida de fibra óptica está diseñada para evitar que se doble.

La salida de fibra óptica está equipada con armadura para proteger completamente la fibra óptica de daños.

Diseño de chasis 2U estándar, gran versatilidad.

El diseño de refrigeración por agua garantiza una salida láser estable.




Campo de aplicación


Ampliamente utilizado en soldadura de semiconductores, soldadura de plástico, soldadura de estaño y otros campos.



Parámetros del producto


La parte óptica

proyecto

Parámetros

nota

Potencia óptica de salida continua /W

200 (máx.)

Inestabilidad de potencia

<±1%

Eficiencia de conversión fotoeléctrica

48%

Rango de longitud de onda

915±10nm;Otras longitudes de onda se pueden personalizar

Decisión láser del cliente (se recomiendan los parámetros de la tabla)

Parámetro de luz indicadora

650±10nm;50mW

Diámetro del núcleo de fibra / mmm

200

Apertura numérica de fibra óptica NA

0.22

Tipo de interfaz de salida

SMA905/D80

Piezas eléctricas y de control

El voltaje de entrada

AC176 ~ 264V; 50 / 60Hz

Potencia eléctrica de máxima potencia

440 W

Interfaz de control

DB15

El modo de control

Pantalla táctil/ordenador superior/control externo

Modo de trabajo

Modo de curva de potencia/Modo de curva de temperatura del punto de soldadura

Frecuencia de modulación de salida

≤20KHz

Modo de comunicación

RS232

Interfaz de comunicación

DB9

Compatibilidad electromagnética

En línea con los estándares de la industria

La parte de la máquina

Forma de enfriamiento

Refrigerado por agua

La temperatura

trabajo: 0 ~ 40 ° C, almacenamiento: -25 ~ 70 ° C

humedad

trabajo: 20-90% RH, sin condensación, almacenamiento: 10-95% RH, sin condensación

El tamaño completo de la máquina

estándar2U, 482 * 488 * 89m m

El peso

11,4 kg



Plano de cota de contorno
