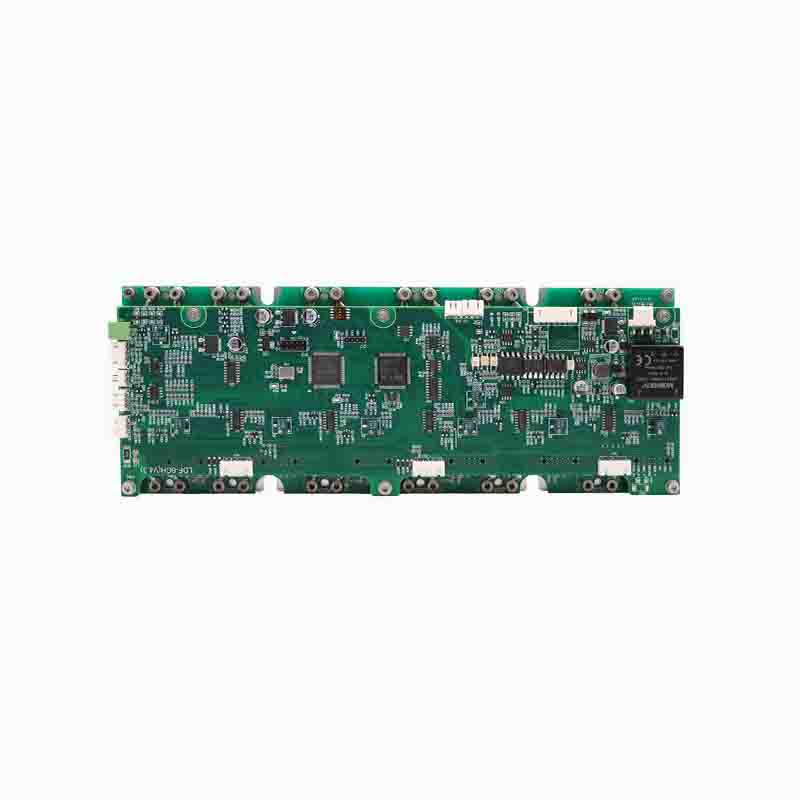

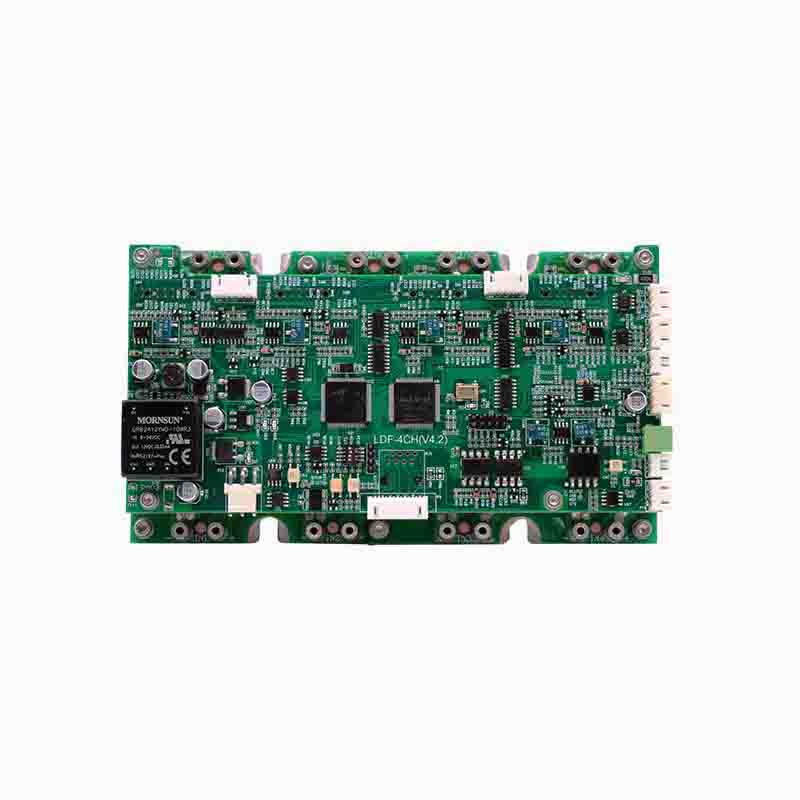

Módulo controlador integrado para láseres de fibra 4-6 CW

4-6 canales *Salida de accionamiento de corriente constante independiente de 20 A, cada software de corriente de salida se puede ajustar y habilitar para controlar respectivamente.


 La salida de 30*6=180 canales de control de corriente constante se puede ampliar mediante una placa de control principal dedicada, y el error de sincronización de cada canal no supera 1uS al cambiar.


 Voltaje de salida 20-180V adaptativo (la corriente de corriente constante máxima disminuye al aumentar el voltaje de salida).


 Módulo de potencia hasta 9KW.


 El borde ascendente y descendente de la corriente de salida de corriente constante es inferior a 10US; Sin sobreimpulso, sin retroceso.


 La ondulación de la corriente de salida de corriente constante es inferior a ±0,2 %; La tasa de ajuste integral de corriente constante es inferior a ± 0,5%.


 Parámetros operativos, valor de protección de enlace, valor de alarma, PD de calibración, etc. Puede registrar el tiempo de ejecución, almacenar 24 grupos de parámetros de ejecución para invocación directa, almacenar registros de fallas para análisis y carga.


 Varios métodos de control: control local, control remoto de comunicación RS485, control remoto de simulación.


 Sobretemperatura, hardware de sobrecorriente, protección de enclavamiento de software, protección de enclavamiento de hardware PD para garantizar la seguridad del láser.


 Detección de voltaje de entrada, alarma de bajo voltaje y sobrevoltaje, para lograr una eficiencia óptima y facilitar la depuración al mismo tiempo.


 La función de gestión térmica del tubo de ajuste de potencia preciso de alta velocidad garantiza la seguridad del tubo de potencia.


 La protección de sobrecorriente de hardware independiente evita absolutamente el daño por sobrecorriente del láser de banda trasera.


 Detección y control en tiempo real de PD de potencia láser multicanal, temperatura, humedad, interruptor de flujo, etc.


 Llevar el indicador de unidad de CD y control.


 Se puede desarrollar una fuente de voltaje constante dedicada de retroalimentación para reducir el consumo de energía, aumentar la confiabilidad y reducir la dificultad de ajustar el voltaje de entrada


  Contacta ahora
Detalles de producto

Características del producto del módulo del controlador:



  • 4-6 canales * 20a salida de unidad regular-moderna imparcial, cada programa de software actual de salida puede ser ajustable y habilitado para manipular respectivamente.


  • La salida de 30*6 = 180 canales de control de corriente constante se puede ampliar mediante una placa de control principal dedicada, y el error de sincronización de cada canal no supera 1uS al cambiar.


  • Voltaje de salida 20-180 V adaptativo (la corriente de corriente constante máxima disminuye al aumentar el voltaje de salida).


  • Módulo de potencia hasta 9KW.


  • El borde ascendente y descendente de la corriente de salida de corriente constante es inferior a 10US; Sin sobreimpulso, sin retroceso.


  • La ondulación de la corriente de salida de la corriente constante es inferior a ±0,2 %; La tasa de ajuste integral de corriente constante es inferior a ± 0,5%.


  • Parámetros operativos, valor de protección de enlace, valor de alarma, calibración PD, etc. Puede registrar el tiempo de ejecución, almacenar 24 grupos de parámetros de ejecución para invocación directa, almacenar registros de fallas para análisis y carga.


  • Varios métodos de control: control local, control remoto de comunicación RS485, control remoto de simulación.


  • Sobretemperatura, hardware de sobrecorriente, protección de enclavamiento de software, protección de enclavamiento de hardware PD para garantizar la seguridad del láser.


  • Detección de voltaje de entrada, alarma de bajo voltaje y sobrevoltaje, para lograr una eficiencia óptima y facilitar la depuración al mismo tiempo.


  • La función de gestión térmica del tubo de ajuste de potencia preciso de alta velocidad garantiza la seguridad del tubo de potencia.


  • La protección de sobrecorriente de hardware independiente evita absolutamente el daño por sobrecorriente del láser de banda trasera.


  • Detección y control en tiempo real de PD de potencia láser multicanal, temperatura, humedad, interruptor de flujo, etc.


  • Trae el indicador de la unidad de CD y el control.


  • Se puede desarrollar una fuente de voltaje constante dedicada de retroalimentación para reducir el consumo de energía, aumentar la confiabilidad y reducir la dificultad de ajustar el voltaje de entrada



Campo de aplicación


Impulsión de fuente de bomba y control de láser de fibra de alta potencia continuo




Parámetros del producto del módulo del controlador:


Rango de voltaje de entrada

Tensión del terminal LD ​​+ (2,5 a 3,5) V

El número de rutas LD que se pueden cargar

Ldc4000-4:4 canal; LDC6000 - "camino

El voltaje de salida

20-180V

La corriente de salida

(4-6)* 0-20A corriente constante ajustable

La calidad actual

Ondulación actual: ±0.2%; La tasa de ajuste integral de la corriente es inferior a ±0,5%.

Borde de subida y bajada actual

<10US, sin sobreimpulso, sin retroceso

Potencia máxima de salida del sistema

Ldc4000-4: no menos de 6KW; Ldc6000-6: no menos de 9KW

control

Control local, control de comunicación remota, control de simulación remota

escalabilidad

Puede extenderse a 30*6=180 salidas de corriente constante, y el error de sincronización de cada interruptor no es más de 1uS

proteger

Sobretemperatura, sobre hardware actual, protección de enclavamiento de software, protección de enclavamiento de hardware PD

Protección de la cadena

Corriente, protección de enclavamiento de PD, protección de enclavamiento de hardware de secuencia de inicio

Temperatura y humedad

Funcionamiento: -25-60 ℃, 20-90 % de HR, sin condensación;


Almacenamiento: -40-85 ℃, 10-95 % HR, sin condensación

aislamiento

presión:AC500V10mA 60S,Resistencia de aislamiento≥10MΩ

Seguridad y compatibilidad electromagnética

Cumplir con los estándares relevantes de la industria

volumen L×W×H (mm)

LDC4000-4: 186 × 105 × 43 ; LDC6000-6: 275 × 105 × 43

peso

LDC4000-4: 0,9 KG; LDC6000-6 : 1 KG

método de enfriamiento

Revestimiento refrigerado por agua


Dimensiones totales del módulo de convertidor:

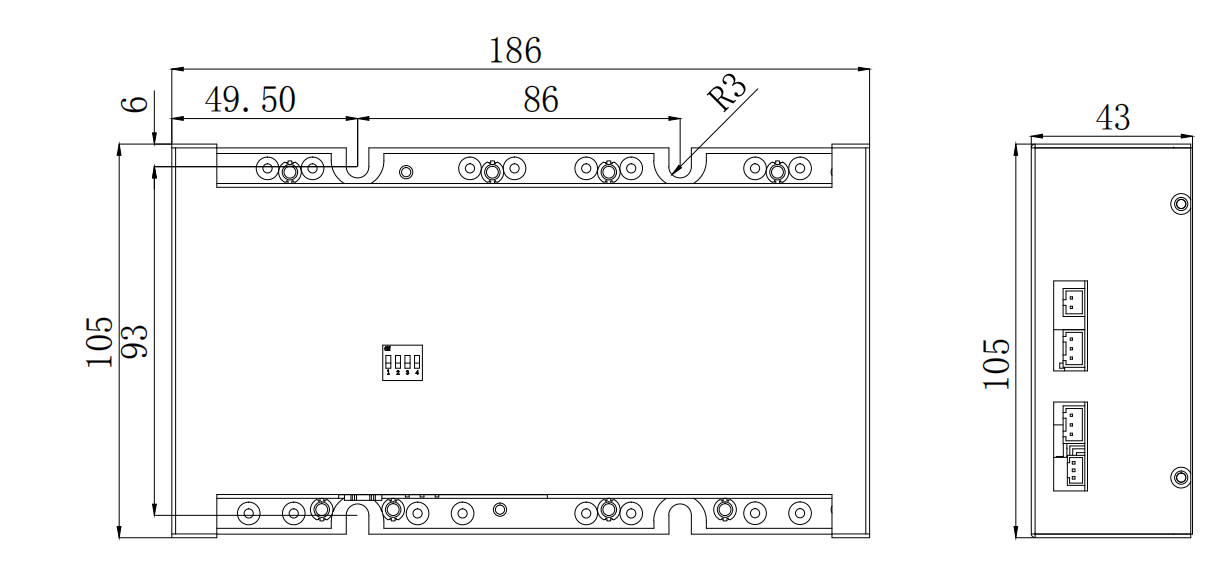

LDC4000-4

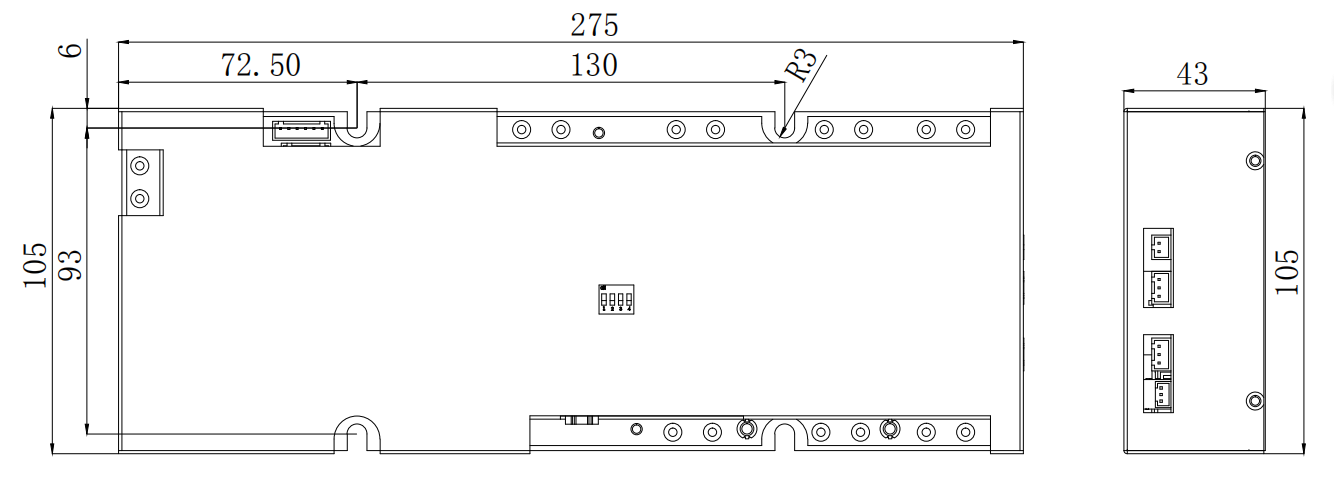

LDC6000-6
