El producto es pequeño en tamaño y ligero en peso.
El circuito resonante especial es conversión de conmutación de alta frecuencia pura, con alta eficiencia.
Fuente de alimentación con voltaje de salida superior a 10KV:
(1) Adoptar una estructura de transformador de alto voltaje de tipo seco puro, disipación de calor del ventilador, evitar fugas de aceite, incendios y otras fallas de seguridad de los transformadores de alto voltaje de tipo aceite.
(2) La parte de alto voltaje es todo encapsulado de alto voltaje, y la línea de alto voltaje se conduce directamente, lo que tiene una alta seguridad.
(3) La extracción de alto voltaje es simple y confiable: el alto voltaje de salida se extrae mediante un conector de alto voltaje especialmente diseñado, que tiene una buena protección contra alto voltaje y es fácil de conectar y desconectar.
El voltaje de salida se puede ajustar continuamente desde 0 V hasta el voltaje más alto con alta estabilidad.
El control es simple, el alto voltaje se puede encender o apagar a través del control TTL; La cantidad analógica de 0-5 V o el potenciómetro ajustan el valor de salida de alto voltaje.
La indicación de alto voltaje es simple y segura: el alto voltaje de salida se puede mostrar en 0-5 V después de la conversión de aislamiento, lo cual es seguro y confiable.
Característica del producto:
El producto es pequeño en longitud y ligero en peso.
El circuito resonante especial es conversión de conmutación de alta frecuencia pura, con alta eficiencia.
Fuente de alimentación con voltaje de salida superior a 10KV:
(1) Adoptar una estructura de transformador de alto voltaje de tipo seco puro, disipación de calor del ventilador, evitar fugas de aceite, incendios y otras fallas de seguridad de los transformadores de alto voltaje de tipo aceite.
(2) La parte de alto voltaje es todo encapsulado de alto voltaje, y la línea de alto voltaje se conduce directamente, lo que tiene una alta seguridad.
(3) La extracción de alto voltaje es simple y confiable: el alto voltaje de salida se extrae mediante un conector de alto voltaje especialmente diseñado, que tiene una buena protección contra alto voltaje y es fácil de conectar y desconectar.
El voltaje de salida se puede ajustar continuamente desde 0 V hasta el voltaje más alto con alta estabilidad.
El control es simple, el alto voltaje se puede encender o apagar a través del control TTL; La cantidad analógica de 0-5 V o el potenciómetro ajustan el valor de salida de alto voltaje.
La indicación de alto voltaje es simple y segura: el alto voltaje de salida se puede mostrar en 0-5 V después de la conversión de aislamiento, lo cual es seguro y confiable.
Área de aplicación:
Se utiliza en dispositivos de carga y descarga de alto voltaje, etc.
Principales parámetros técnicos de la fuente de alimentación de media tensión:
Modelo |
LSCP |
LSCP |
LSCP |
LSCP |
LSCP 3000-3K-2 |
LSCP |
Rango de voltaje |
AC176-264V |
AC325-435V |
||||
Frecuencia |
47-63Hz |
|||||
Corriente de sobrevoltaje en frío |
≤60A (AC220V mientras escribe) |
|||||
corriente de fuga |
≤0.7mA (AC220V mientras escribe) |
|||||
Voltaje máximo de salida (V) |
400 |
700 |
1000 |
2000 |
3000 |
5000V |
Corriente de salida máxima |
2500mA |
2860mA |
2000mA |
1500mA |
1000mA |
1000mA |
Potencia máxima de salida |
1KW |
2KW |
2KW |
3KW |
3KW |
5KW |
eficiencia |
≥90% (carga completa) |
|||||
Proteger |
Sobrecarga, cortocircuito |
|||||
Tensión soportada |
AC2OO0V, 10mA, 60S |
|||||
interfaz de control |
TTL (inicio y parada), puerto serie RS232, EN (habilitar) |
|||||
ambiente |
Trabajo: -10~+45℃ 20-90%RH, sin condensación; almacenamiento -20~+65℃ 10-95%HR, sin condensación |
|||||
Método de enfriamiento |
Refrigeración por aire forzado |
|||||
Dimensión total L*W*H(mm) |
205*146*98 |
320*230*150 |
360*300*147 |
315*305*167 |
||
Peso (Kg) |
2.1 |
3.7 |
6 |
11.5 |
Principales parámetros técnicos de la fuente de alimentación de alto voltaje:
Modelo |
LSCP 200-10K-2F |
LSCP 250-12K-2F |
LSCP 600-30K-2F |
LSCP 700-35K-2F |
LSCP 2000-40K-2 |
LSCP 4000-35K-2 |
Rango de voltaje |
AC90-264V |
CA190-264V |
||||
Frecuencia |
47--63Hz |
|||||
Corriente de sobrevoltaje en frío |
≤60A (AC220V mientras escribe) |
|||||
corriente de fuga |
≤0.7mA (AC220V mientras escribe) |
|||||
Salida máxima HV |
10KV |
12KV |
30KV |
35KV |
40KV |
35KV |
Corriente de salida máxima |
20mA |
21mA |
20mA |
20mA |
100mA |
160mA |
Potencia máxima de salida |
200W |
250W |
300W |
700W |
1500W |
3000W |
Eficiencia |
≥90% (carga completa) |
|||||
Proteger |
Se puede abrir por un corto tiempo (requiere una buena conexión a tierra de la caja de la fuente de alimentación y evita la formación de arcos entre el electrodo positivo y la caja). |
|||||
Tensión soportada |
AC2OO0V, 10mA, 60S |
|||||
interfaz de control |
TTL (inicio y parada), EN (habilitar), control de salida de alto voltaje: 0-5V/0-HV, detección de alto voltaje de salida: 0-HV/0-5V |
|||||
ambiente |
Funcionamiento: -10~+45 ℃ 20-90 % HR, sin condensación; almacenamiento -20~+65℃ 10-95%HR, sin condensación |
|||||
Método de enfriamiento |
Forzado Refrigeración por aire |
|||||
Dimensión total L*W*H(mm) |
207*144*97/235*144*104 |
336*260*104 |
336*260*204 |
|||
Peso (kg) |
2,2 kg/2,15 kg |
7 kg |
14kg |

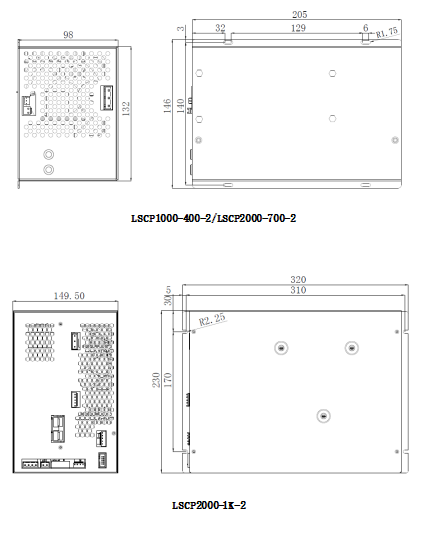

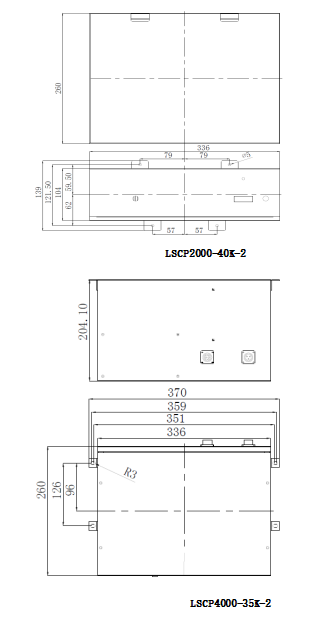

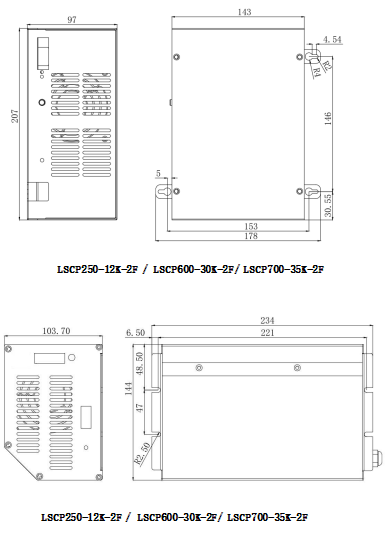

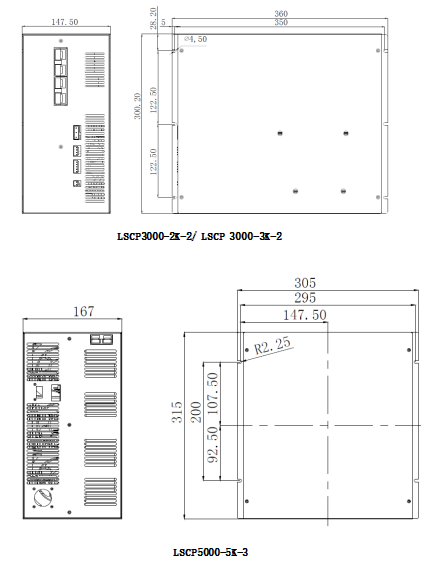

Esquema de dimensiones de dibujo:
Modelo |
LSCP |
LSCP |
LSCP |
LSCP |
LSCP 3000-3K-2 |
LSCP |
Rango de voltaje |
AC176-264V |
AC325-435V |
||||
Frecuencia |
47-63Hz |
|||||
Corriente de sobrevoltaje en frío |
≤60A (AC220V mientras escribe) |
|||||
corriente de fuga |
≤0.7mA (AC220V mientras escribe) |
|||||
Voltaje máximo de salida (V) |
400 |
700 |
1000 |
2000 |
3000 |
5000V |
Corriente de salida máxima |
2500mA |
2860mA |
2000mA |
1500mA |
1000mA |
1000mA |
Potencia máxima de salida |
1KW |
2KW |
2KW |
3KW |
3KW |
5KW |
eficiencia |
≥90% (carga completa) |
|||||
Proteger |
Sobrecarga, cortocircuito |
|||||
Tensión soportada |
AC2OO0V, 10mA, 60S |
|||||
interfaz de control |
TTL (inicio y parada), puerto serie RS232, EN (habilitar) |
|||||
ambiente |
Trabajo: -10~+45℃ 20-90%RH, sin condensación; almacenamiento -20~+65℃ 10-95%HR, sin condensación |
|||||
Método de enfriamiento |
Refrigeración por aire forzado |
|||||
Dimensión total L*W*H(mm) |
205*146*98 |
320*230*150 |
360*300*147 |
315*305*167 |
||
Peso (Kg) |
2.1 |
3.7 |
6 |
11.5 |
