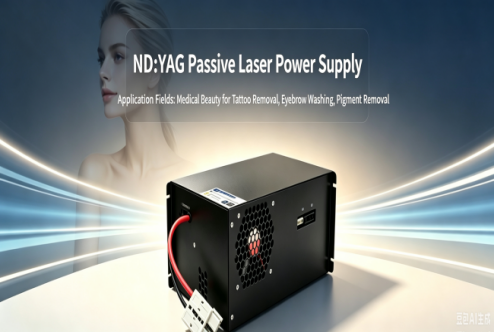

Fuente de alimentación láser pasiva ND:YAG para dispositivos de eliminación de tatuajes y cejas

La eficacia del tratamiento, el rendimiento de seguridad y la vida útil general de las máquinas de eliminación de tatuajes y los instrumentos médicos estéticos dependen críticamente del rendimiento integral de la fuente de alimentación láser incorporada. Sin embargo, cuatro problemas principales — la salida de energía desigual, las alarmas frecuentes, el incumplimiento de las normas de seguridad y las averías recurrentes — han afectado durante mucho tiempo a numerosos fabricantes de equipos. Hoy, analizamos en profundidad el sistema de fuente de alimentación láser pasiva ND:YAG desarrollado por LZY, presentando una solución técnica fiable y servicios personalizados para fuentes de alimentación de grado médico.

Interfaz del panel de la fuente de alimentación de la foto real QPM500

La fuente de alimentación láser pasiva ND:YAG de LZY está disponible en dos modelos: QPM500 y QPM2000, compatible con todos los cabezales de una sola lámpara y de una sola lámpara con dos varillas del mercado. Tomando como ejemplo el [QPM500]{.subrayado}, todas las fuentes de alimentación de la serie vienen de serie con un módulo de preionización.

I. Arquitectura modular integrada — Eliminando el cableado dividido desordenado

A diferencia de las fuentes de alimentación divididas convencionales del mercado (con fuente de alimentación, placa de control, condensadores, relés, etc. separados), el QPM500 adopta un diseño modular 4 en 1 que integra: fuente de alimentación de carga de alta potencia + módulo de preionización + control de salida de alto voltaje + condensadores grandes incorporados + diagnóstico completo del sistema + pantalla táctil por puerto serie.

Cuenta con un conector enchufable patentado de 50A de alta corriente, que permite un montaje/desmontaje rápido sin cableado complejo, mejorando significativamente la eficiencia de instalación, reduciendo el mantenimiento postventa y ahorrando costos de mano de obra.

La unidad integra múltiples terminales de control funcionales con protección contra inversión de polaridad, compatibles con periféricos externos como sensores de flujo de agua, sensores de temperatura, interruptores de pie y controles de haz de puntería. También incluye un puerto de control principal P1 con cobertura completa de 20 pines, eliminando la necesidad de una placa de control externa adicional, lo que reduce la carga de trabajo de ensamblaje y mejora la eficiencia.

Estructura de refrigeración por aire forzado con aberturas de ventilación en todo el chasis. Rango de temperatura de funcionamiento: -15 °C a +45 °C, lo que garantiza un funcionamiento estable tanto en talleres de alta temperatura como en entornos de almacenamiento en cadena de frío.

II. Coincidencia de precisión de triple longitud de onda: cubriendo todas las categorías de procedimientos de medicina estética

Viene con una pantalla táctil LCD de 4,3/8/10,4 pulgadas, que arranca directamente en la interfaz de selección de longitud de onda. Admite las tres longitudes de onda estéticas principales: 532/755/1064 nm, con estilos de interfaz personalizables disponibles bajo petición.

Interfaz de selección de longitud de onda con animación de arranque

Luz verde de 532 nm: para eliminar tatuajes de colores especiales;

Láser de alejandrita de 755 nm: para tratar lesiones pigmentadas y manchas superficiales de la edad;

Luz infrarroja de 1064 nm: para eliminar melanina profunda y tatuajes negros, adecuada para diferentes tonos de piel.

El QPM500 ofrece una energía máxima de pulso único de 50J con un rango de frecuencia de 1 a 10 Hz. El QPM2000 ofrece una energía de pulso único de 200J con una frecuencia de 1 a 5 Hz. El algoritmo patentado de consistencia de energía de pulso garantiza una fluctuación mínima de energía por pulso, evitando el sobrecalentamiento localizado y las quemaduras, lo que mejora significativamente la satisfacción del paciente.

III. Protección de Seguridad Integral — Cumplimiento de Normas de Seguridad

✔ Cuatro sistemas de alarma inteligentes: Flujo de agua / Sobretemperatura / Preionización / Anomalía de carga — alertas emergentes en tiempo real. Apagado automático por encima de 50 °C; solo se permite reiniciar después de enfriar por debajo de 45 °C;

✔ Detección de conexión de la pieza de mano: La salida de alto voltaje se bloquea cuando no hay una pieza de mano de tratamiento conectada, eliminando el riesgo de descarga eléctrica de alto voltaje en vacío;

✔ Protección de hardware triple: Protección contra sobrecarga / sobretensión / sobrecorriente. Corriente de fuga < 0,4 mA. Los terminales de conexión a tierra de tres clavijas refuerzan la prevención de descargas eléctricas.

IV. Ventajas de ahorro de costes para fabricantes de equipos

✔ Viene con controlador de pantalla táctil completo preinstalado, compatible con opciones de pantalla de 4.3/8/10.4 pulgadas, sin necesidad de desarrollo adicional de HMI;

✔ Diseño ligero QPM500 de solo 3.1 kg, dimensiones 269×124×124 mm, lo que reduce el tamaño del chasis del equipo y disminuye los costos del molde de la carcasa;

✔ Garantía completa de 12 meses, con localización precisa de fallos y procedimientos de mantenimiento simplificados, reduciendo significativamente los costos posventa para los fabricantes de equipos;

✔ Admite actualizaciones por puerto serie de software; las futuras iteraciones de funciones pueden actualizarse de forma remota sin desmontar la unidad.

V. Áreas de aplicación: eliminación de tatuajes, eliminación de cejas, eliminación de melanina

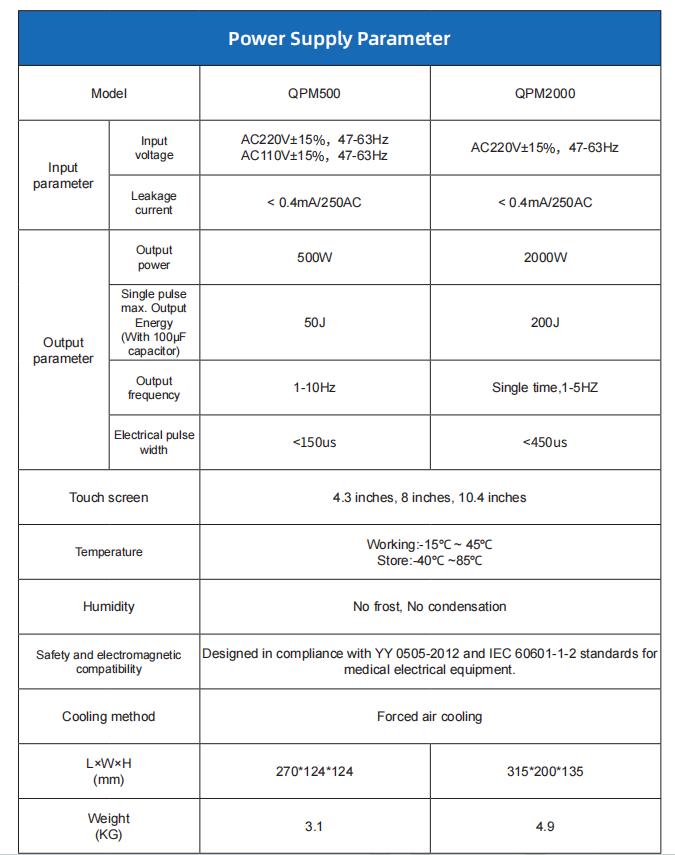

VI. Parámetros principales

Con más de una década de profunda experiencia en fuentes de alimentación láser, la fuente de alimentación láser pasiva ND:YAG de LZY está diseñada específicamente para dispositivos médicos de eliminación de tatuajes, depilación de cejas y tratamiento de pigmentación, resolviendo problemas clave de la industria como la inestabilidad en la eficacia del tratamiento, el incumplimiento de las normas de seguridad y las altas tasas de fallos a nivel fundamental de la fuente de alimentación. Para necesidades de colaboración en I+D, pruebas de muestras o desarrollo personalizado, no dude en contactarnos directamente para obtener las especificaciones completas del producto y los manuales de parámetros técnicos de LZY.
