fuente de alimentación de semiconductores pulsada

Como componente emisor de luz esencial del sistema optoelectrónico, los láseres semiconductores abarcan toda la cadena industrial. Las estadísticas muestran que su capacidad instalada en sectores como el procesamiento de materiales (35%), las comunicaciones ópticas (28%) y los equipos médicos (18%) presenta una tasa de crecimiento anual superior al 15%. La eficiencia de conversión y la precisión de control de la fuente de alimentación influyen directamente en los indicadores clave de rendimiento de los dispositivos finales.

En los últimos años, la penetración tecnológica de los láseres semiconductores ha mostrado una tendencia de crecimiento intersectorial. Existen numerosos escenarios de aplicación en campos clave como la investigación científica básica, la fabricación avanzada, la tecnología de defensa nacional y la biomedicina. Como componente esencial para el funcionamiento de los láseres, el rendimiento de la fuente de alimentación influye directamente en la estabilidad, la eficiencia y la vida útil del láser. Con la creciente aplicación de los láseres semiconductores, los requisitos para las fuentes de alimentación correspondientes son cada vez más diversos. Las fuentes de alimentación láser con capacidades de procesamiento de datos, monitorización del estado, diagnóstico de fallos y control de salida se han convertido en la nueva línea de desarrollo de las fuentes de alimentación para láseres semiconductores.

¿Por qué la fuente de alimentación de semiconductores pulsados ​​de RaySource es la primera opción en el campo de los láseres industriales?

Durante muchos años, RaySource se ha centrado en el desarrollo de tecnología de fuentes de alimentación láser, acumulando una sólida experiencia técnica. Inició la investigación y producción de fuentes de alimentación para láseres de CO₂ en 2003. Las fuentes de alimentación para láseres semiconductores son uno de los principales productos de RaySource Laser. En 2014, incursionó en el campo de las fuentes de alimentación para accionamiento de semiconductores de fibra óptica. En 2015, desarrolló con éxito una fuente de alimentación para accionamiento de semiconductores de fibra óptica de alta potencia continua y colaboró ​​con fabricantes de láseres profesionales, instituciones de investigación científica y unidades militares.

Las principales ventajas de las fuentes de alimentación láser semiconductoras de RaySource radican en su amplia experiencia técnica, su aplicación práctica y su alta eficiencia y fiabilidad. Satisfacen las diversas necesidades de los láseres de alta potencia, desde el grado industrial hasta el militar, y al mismo tiempo, impulsan el desarrollo de la tecnología láser hacia la miniaturización y el alto rendimiento. Sus ventajas técnicas se reflejan principalmente en algoritmos de control de alta precisión, algoritmos de protección fiables, detección, análisis y almacenamiento de fallos, diseño de circuitos multi-topología de alta frecuencia y capacidades de integración de múltiples sistemas.

Clasificación de las fuentes de alimentación de láseres semiconductores

Las fuentes de alimentación para láseres semiconductores se dividen en fuentes de alimentación para láseres semiconductores pulsados ​​y fuentes de alimentación para láseres semiconductores/de fibra continuos.

Las fuentes de alimentación láser de semiconductores pulsadas se dividen en fuentes de alimentación láser de semiconductores de pulso corto y fuentes de alimentación láser de semiconductores de pulso largo. En las fuentes de alimentación láser de semiconductores de pulso corto, el ancho de pulso suele ser inferior a 1000 μs, la frecuencia de repetición es de 1 a 5 kHz, la corriente es de 50 a 1000 A, el voltaje es de 2 a 700 V y la potencia media de un solo módulo suele ser inferior a 10 kW. En las fuentes de alimentación láser de semiconductores de pulso largo, el ancho de pulso suele ser inferior a 500 ms, la frecuencia de repetición es de 1 a 100 Hz, la corriente es de 50 a 300 A, el voltaje es de 2 a 100 V y la potencia media de un solo módulo suele ser inferior a 20 kW.

Las fuentes de alimentación continuas para láseres de semiconductores/fibra se dividen en dos tipos: la estructura MOPA con una fuente semilla y una etapa de amplificación de 1 a 3 etapas, y la salida directa de una sola etapa. La tensión y la corriente de la etapa de amplificación suelen ser inferiores a 200 V/60 A, pero el número de canales puede alcanzar varios cientos, lo que corresponde a una potencia de varios cientos de kilovatios.

Composición y funciones de las fuentes de alimentación de láseres semiconductores

La parte del circuito de una fuente de alimentación láser semiconductora consta de un circuito estabilizador de voltaje, un circuito estabilizador de corriente, un circuito de almacenamiento y análisis lógico de control digital, un circuito de detección, un circuito de protección, etc. Las fuentes de alimentación láser semiconductoras digitales utilizan circuitos integrados digitales como núcleo para lograr un control inteligente.

Además de la estabilización de voltaje y corriente, las fuentes de alimentación de láseres semiconductores también necesitan lograr el accionamiento y la protección de la fuente de corriente, el control de retroalimentación de potencia óptica, el enclavamiento de fallas, la protección contra fallas, la localización de fallas, la alarma y el almacenamiento de fallas, el control remoto, el control de temperatura constante, la visualización y otras funciones.

Este artículo presenta en primer lugar las fuentes de alimentación láser de semiconductores pulsados ​​de nuestra empresa. El siguiente artículo presentará las fuentes de alimentación láser de semiconductores/fibra de funcionamiento continuo.

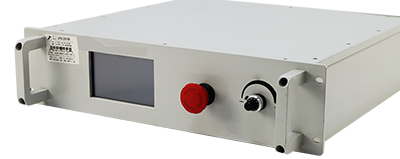

Fuente de alimentación semiconductora de pulso corto (LSDP150A300)

[Aquí debería aparecer una imagen con el título "Ajuste actual"]

La corriente de salida máxima puede alcanzar los 300 A; la tensión de salida máxima es de 150 V; la potencia de salida máxima es de 4500 W.

La frecuencia de operación es de 1 a 100 Hz y el ancho de pulso es de 50 a 1000 μs.

El tiempo de subida actual es inferior a 10 μs, y el tiempo de bajada es inferior a 10 μs; no hay sobreimpulso de corriente.

La ondulación de la corriente de salida es inferior a ±0,2%.

Dispone de protección independiente contra sobrecorriente por hardware.

Existen múltiples métodos de control: control local mediante pantalla táctil y control remoto RS232.

La interfaz hombre-máquina local con pantalla táctil permite configurar diversos parámetros de salida.

Utiliza una placa enfriada por agua de giro rápido para enfriar.

Tiene un diseño estándar en forma de U con gran versatilidad.

Fuente de alimentación semiconductora de pulso corto (LSDP200A500)

La corriente de salida máxima puede alcanzar los 500 A; la tensión de salida máxima es de 200 V.

El tiempo de subida actual es inferior a 10 μs, y el tiempo de bajada es inferior a 10 μs; no hay sobreimpulso de corriente.

La ondulación de la corriente de salida es inferior a ±1%.

La frecuencia de operación es de 1 a 10 Hz y el ancho de pulso es de 100 a 900 μs.

Se pueden controlar varios dispositivos para obtener una salida simultánea, y el error de sincronización actual es inferior a 1 μs.

Cuenta con protección de hardware contra sobrecorriente y cortocircuito; protección de software contra sobretemperatura, sobretensión de salida, sobrecorriente de salida y corte de alimentación de entrada.

Existen múltiples métodos de control: disparador interno y disparador externo.

La interfaz hombre-máquina con pantalla táctil permite configurar diversos parámetros de salida.

El chasis está equipado con luces indicadoras de estado, lo que permite conocer el estado de funcionamiento de un vistazo.

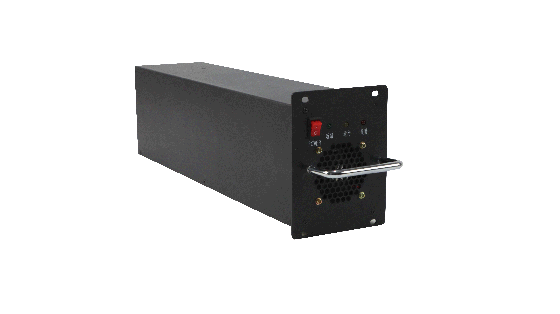

Fuente de alimentación semiconductora de pulso largo 808 (LDP1200 - 24A50)

[Aquí debería haber una imagen con el título "Algo"]

La tensión de salida es autoajustable, con salida de corriente constante.

Existen tres métodos de control: control mediante pantalla LCD, control analógico externo y control mediante ordenador central.

Dispone de un modo de salida de pulso largo y limita el ancho máximo del pulso de salida.

Dispone de múltiples mecanismos de alarma y protección contra sobrecarga, sobrecorriente y sobretemperatura.

Múltiples mecanismos de protección garantizan la seguridad del láser.

Está diseñado de conformidad con las normas de seguridad de los equipos electromédicos, como GB9706.1/IEC60601 - 1.

Soluciones de personalización flexibles

Personalización para 1 unidad: [Aquí debería haber una imagen] Se puede utilizar para instituciones de investigación científica y [Aquí debería haber una imagen] pruebas de productos empresariales.

Personalización masiva: [Aquí debería haber una imagen] Se puede utilizar para diversos pedidos de producción en masa de empresas.

Campos de la aplicación (Puede modificar o añadir contenido directamente si es necesario).

Tiene una amplia gama de aplicaciones en campos como el procesamiento de precisión, el tratamiento médico, la investigación científica, la ciencia de los materiales, la protección ambiental y el ámbito militar.
