Soluciones de sistemas de accionamiento y control electrónico de láser de fibra de 500-100000W

El suministro de radio de soluciones de dispositivos de gestión electrónica para la mejora del láser de fibra puede permitir que el consumidor se centre en los componentes ópticos láser, el componente de gestión eléctrica tenemos una solución completa, puede impulsar el imlet Avenue 210, potencia de salida de cincuenta y tres mw, también puede en línea Con un dispositivo de manipulación digital láser personalizado por separado a petición del cliente, ¡el dispositivo puede alcanzar una potencia óptica de cien mil W!

Los usuarios pueden desarrollar rápidamente su propio sistema de control electrónico de láser de fibra con sobrecorriente, potencia óptica anormal, protección múltiple de alta velocidad, gestión y protección térmica de alta velocidad, protección rápida del sistema 100US después de una falla, para garantizar la seguridad del láser.

Principales características del sistema de accionamiento de control electrónico para dispositivos de fibra.

1. Realice toda la función de cambio y ahorro del modo de control del láser.

2. Detecta la temperatura y la humedad en un gabinete.

3. Un puerto de comunicación RS485 para control de comunicación con el host externo.

4. Se utiliza un puerto de comunicación RS485 para el control de comunicación con la placa central interna en el controlador de corriente constante.

5. Función de detección de presión de agua unidireccional; Función de salida de luz indicadora de tres vías, utilizada para indicador de encendido normal, indicador de luz, indicador de alarma; Función de entrada analógica externa, utilizada para controlar y ajustar la corriente de salida del variador de corriente constante.

6. Función de habilitación externa, utilizada para controlar el interruptor principal de salida del variador de corriente constante. Función de entrada de señal de modulación, utilizada para controlar la salida de corriente de modulación rápida del trabajo de la unidad de corriente constante. Función de detección QBH unidireccional

Todo el modo de control del sistema tiene dos tipos: el primer modo de control de computadora superior del software (incluida la depuración)

El segundo método de control analógico externo; La parte de accionamiento y control incluye: una placa de control del núcleo y una placa de accionamiento de corriente constante multicanal. Las funciones son: una función de detección de PD; Función de control de luz roja unidireccional; Función de detección de temperatura interna, temperatura y humedad unidireccional; Una placa central interna controla la función de la placa impulsora de corriente constante multicanal.

Soluciones de sistemas de accionamiento y control electrónico

Introducción detallada de productos relacionados.

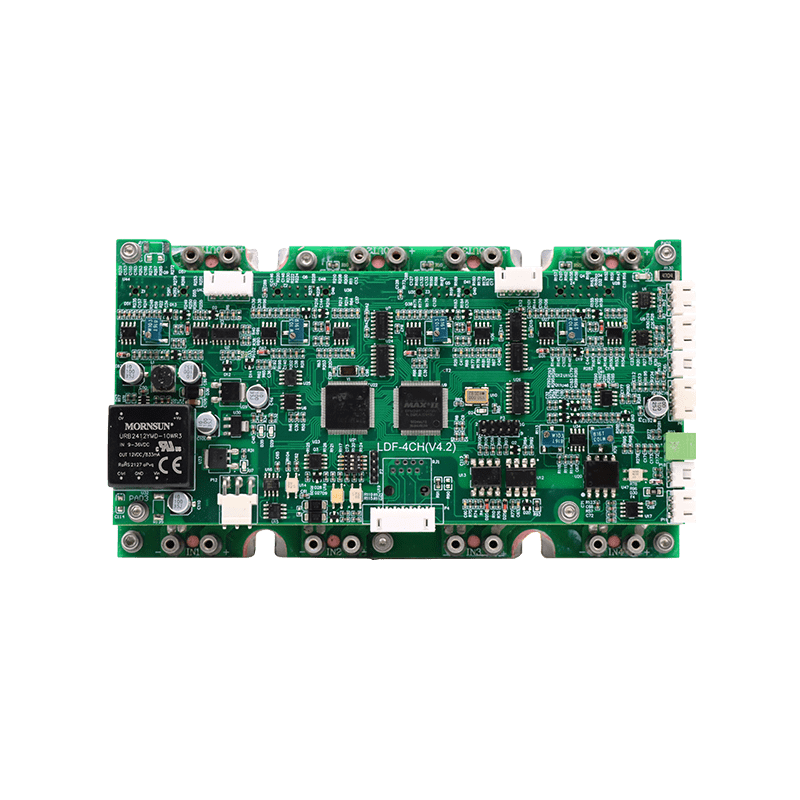

Módulo controlador integrado para cuatro láseres de fibra continuaCaracterísticas del producto

Salida de unidad de corriente constante independiente de 4*20A, cada software de corriente de salida se puede ajustar/habilitar para controlar;

El tablero de control principal se puede ampliar a 16*4 = 64 canales de salida de control de corriente constante,

y la diferencia de sincronización de cada canal no excederá los 2uS al cambiar.

Corriente de salida de corriente constante ± ≦ 10US; Sin sobrepaso/retroceso;

Ondulación de salida de corriente constante ≦ ±0,2%; La tasa de ajuste integral de corriente constante ≦ ±0,5%;

Voltaje/corriente de salida: personalizado según las necesidades reales; Se puede configurar y almacenar;

Protección de enclavamiento de hardware y software contra sobretemperatura y sobrecorriente,

Protección de enclavamiento de hardware PD, tiempo de respuesta de protección ≦ 50US, para garantizar la seguridad del láser.

Detección de voltaje de entrada, subtensión, alarma de sobretensión, fácil depuración;

Función de gestión térmica del tubo de ajuste de potencia preciso de alta velocidad,

protección de sobrecorriente de hardware independiente

Potencia láser multicanal PD, temperatura, humedad, interruptor de flujo y otros controles y detección en tiempo real;

Con accionamiento y control de indicador;

Puede equiparse con una fuente especial de voltaje constante para reducir el consumo de energía.

y ajustar la dificultad del voltaje de entrada.

Aplicación: Accionamiento y control de fuente de bomba láser de fibra MOPA.

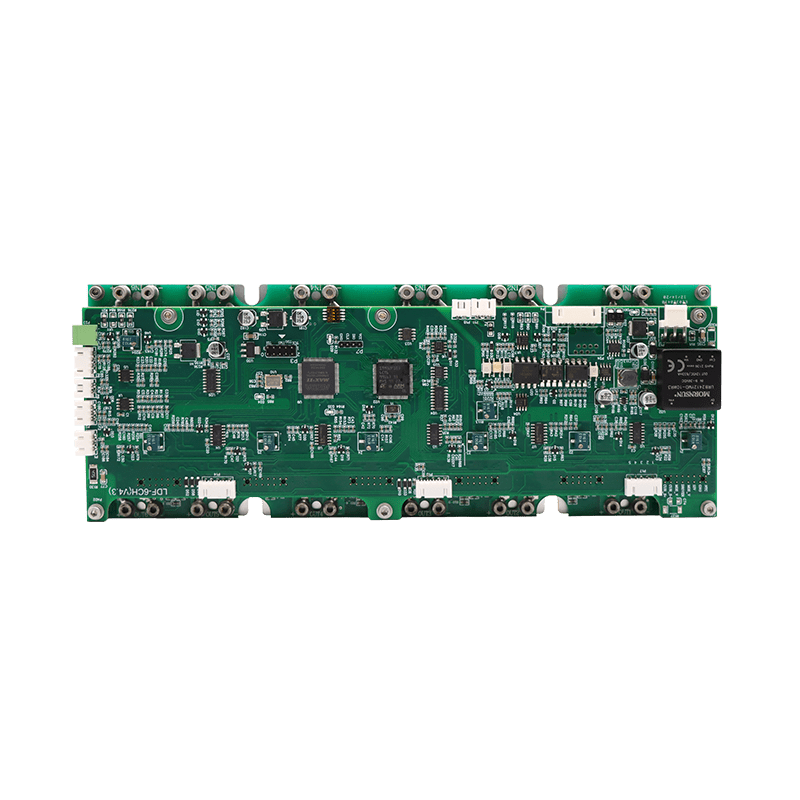

Módulo controlador integrado para un láser de fibra continua de 6 canalesCaracterísticas del producto

Salida de unidad de corriente constante independiente de 6*20A, cada software de corriente de salida puede ser ajustable

Se puede ampliar a 16*6 = 96 canales de salida de control de corriente constante a través del tablero de control principal dedicado,

y la diferencia de sincronización de cada canal no excederá los 2uS al cambiar.

Corriente de salida de corriente constante ± ≦ 10US; Sin sobrepaso, sin retroceso;

Ondulación de salida de corriente constante ≦ ±0,2%; La tasa de ajuste integral de corriente constante ≦ ±0,5%;

Voltaje/corriente de salida: personalizado según las necesidades reales; Se puede configurar y almacenar;

Sobretemperatura, sobrecorriente de hardware, protección de enclavamiento de hardware PD,

Tiempo de respuesta de protección ≦ 50US, para garantizar la seguridad del láser.

Detección de voltaje de entrada, subtensión, alarma de sobretensión, para lograr eficiencia, depuración conveniente;

Función de gestión térmica del tubo de ajuste de potencia, para garantizar la seguridad del trabajo del tubo de potencia;

Protección de sobrecorriente de hardware independiente para evitar daños por sobrecorriente del láser de banda trasera;

Potencia láser multicanal PD, temperatura, humedad, interruptor de flujo y otros controles y detección en tiempo real;

Con accionamiento y control de indicador;

Puede combinarse con una fuente de voltaje constante dedicada, reducir el consumo de energía, aumentar la confiabilidad,

Reduce la dificultad de ajustar el voltaje de entrada.

Aplicación: Accionamiento y control de fuente de bomba láser de fibra MOPA

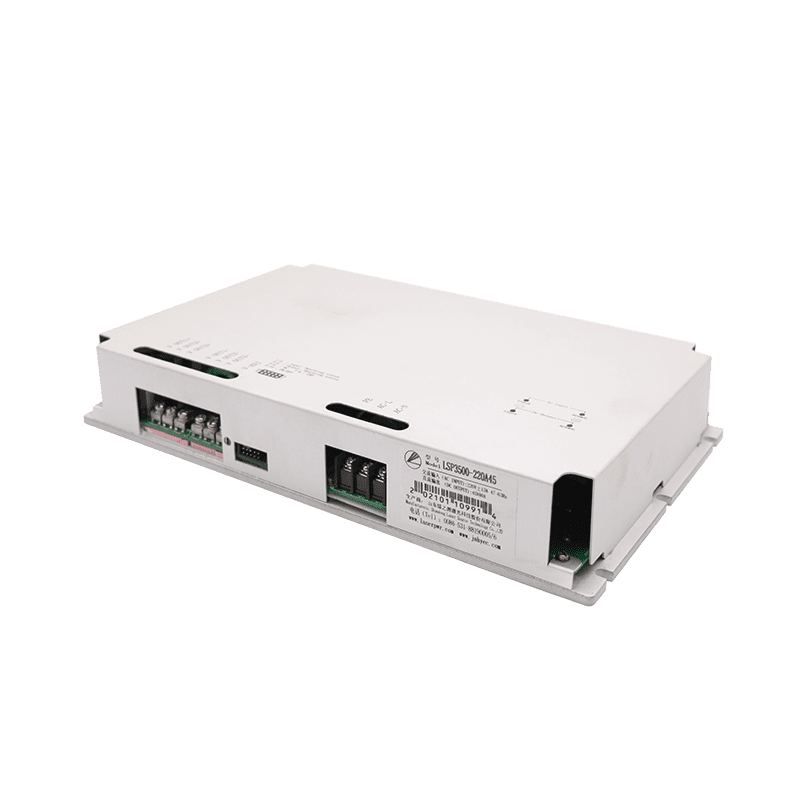

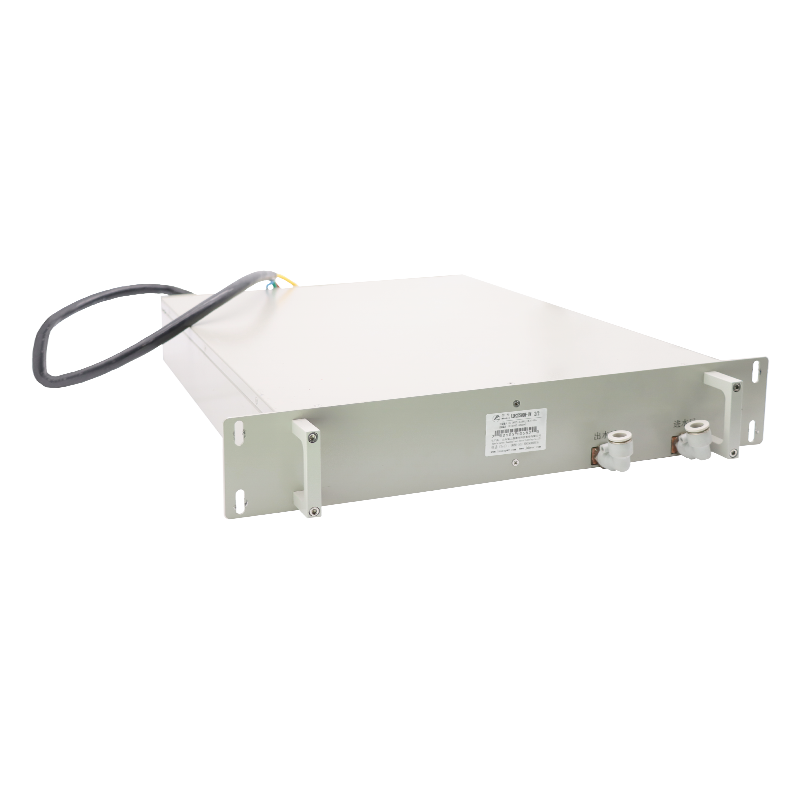

Láser de fibra de voltaje constante ultrafino refrigerado por agua ACDCCaracterísticas del producto

PFC activo incorporado, amplio rango de voltaje de entrada;

Tecnología de conmutación suave multiresonante, alta eficiencia, alta densidad de potencia;

La máquina tiene un rendimiento de alta precisión, confiable, seguro y estable;

Ondulación del voltaje de salida: ±0,5% VO; Tasa de ajuste integral del voltaje de salida: ±0,5%;

Fuerte capacidad de carga de salida, la variación del voltaje de salida de corriente de pulso de 0-5 kHz no supera el ±0,5% VO;

Salida con protección contra cortocircuitos, protección contra sobrecorriente, protección contra sobretemperatura; Se muestra el estado de la falla y se informa la información de la falla.

El voltaje de salida se puede ajustar automáticamente según las necesidades de voltaje de la fuente de la bomba (con nuestro módulo de controlador especial), mejorar la eficiencia de todo el variador de corriente constante y simplificar la depuración del usuario;

Acepta control de interruptor externo, disipación de calor por refrigeración por agua.

Aplicación: Módulo AC/DC de voltaje preconstante para láser de fibra de alta potencia

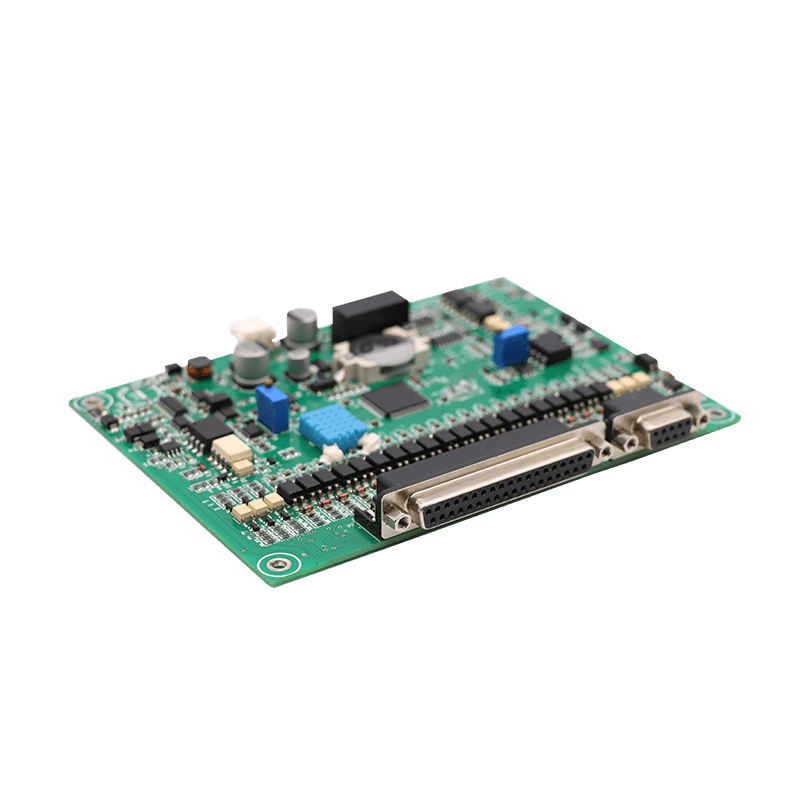

Características del producto del tablero de control principal de la fuente de alimentación del láser semiconductor de fibra óptica

El módulo de accionamiento integrado del láser de fibra se extiende al centro de control de accionamiento de 120 canales.

Con interfaz de control externo e interfaz de comunicación, puede ser control local,

control remoto de software, control remoto de simulación;

Con un chip de memoria de gran capacidad y un reloj en tiempo real RTC, puede almacenar configuraciones de parámetros, edición de formas de onda,

registros de ejecución, registros de fallas, etc., y se pueden llamar;

Equipado con software de computadora superior, con modo de depuración, modo de ejecución;

En el modo de depuración, el valor de la corriente de conducción, el límite de temperatura y humedad, el límite de sobrecorriente,

Se puede configurar el límite de potencia óptica (valor de verificación de PD), el límite de voltaje, etc., y la detección de PD se puede calibrar automáticamente.

En modo de operación, puede detectar y mostrar parámetros de operación como voltaje, corriente, temperatura y humedad.

información de fallos y potencia óptica en tiempo real y responder a señales externas en tiempo real.

Administre la advertencia de luz apagada, el indicador de encendido, la salida del indicador de luz apagada, el encendido principal, el interruptor de llave, la parada de emergencia, etc.
